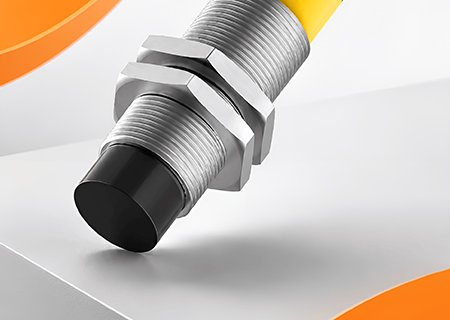

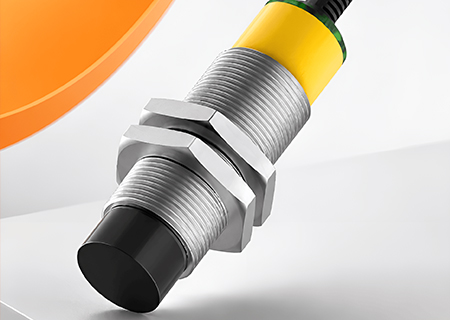

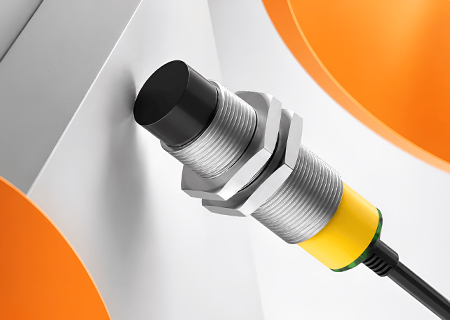

接近传感器

基本特点

尺寸

M18

安装方式

非埋入型

检测距离

10mm±10%

设定距离

0～8mm

应差距离（迟滞）

10%的检测距离以内

重复精度

＜3%

可检测物体

磁性金属(对于非磁性金属，检测距离会减小)

标准检测物体

30×30×1mm

指示灯

动作指示灯(黄色LED)

电气数据

应答频率

400Hz

电源电压

10～30V   DC (包括10%的纹波)

消耗电流

＜10mA

残留电压

＜2V(负载电流为200mA、电缆长2m时)

负载电流

＜200mA(30V   DC以下)

绝缘电阻

DC500V的条件下，   50MΩ以上(通电部与外壳间)

输出类型

NPN

动作模式

NO

保护回路

输出极性逆接保护、电源极性逆接保护、浪涌吸收、短路保护

耐振动

10～55Hz，上下振幅1.5mm，   X、Y、Z各方向2h

耐冲击

1000m/s²，X、Y、Z各方向10次

环境条件

环境温度

工作和存放：-25～70℃(不结冰、无凝露)

温度影响

–10℃～55℃内：23℃时，   ±10%的检测距离以内
    –25℃～70℃内：23℃时，   ±15%的检测距离以内

环境湿度

工作和存放：35～95%

保护标准

(1)IP67(IEC60529)

(2)EMC(EN60947-5-2)

机械结构

连接方式

导线引出型(预接直径4mm、长度2m的PVC电缆)

重量

约100g

外壳

黄铜镀镍

检测面

PBT
