半导体封测晶圆码为什么难读？国产读码器如何破局

半导体封测产线通过晶圆表面激光蚀刻的DataMatrix码实现单片追溯，但硅面反光、字符仅0.1毫米、低对比度与零点几秒的识读节拍叠加，读码是行业公认难题。国产读码器以自研AI算法配合自动变焦光学，可稳定识读反光码与微小码，支持5m/s产线一码不漏，并经SECS/GEM协议对接MES。

一、半导体封测为什么必须逐片读码

一片12英寸晶圆价值可达数万美元，在晶圆厂历经300至500道工序后进入封测厂，还要经过切割、键合、封装、测试等环节。

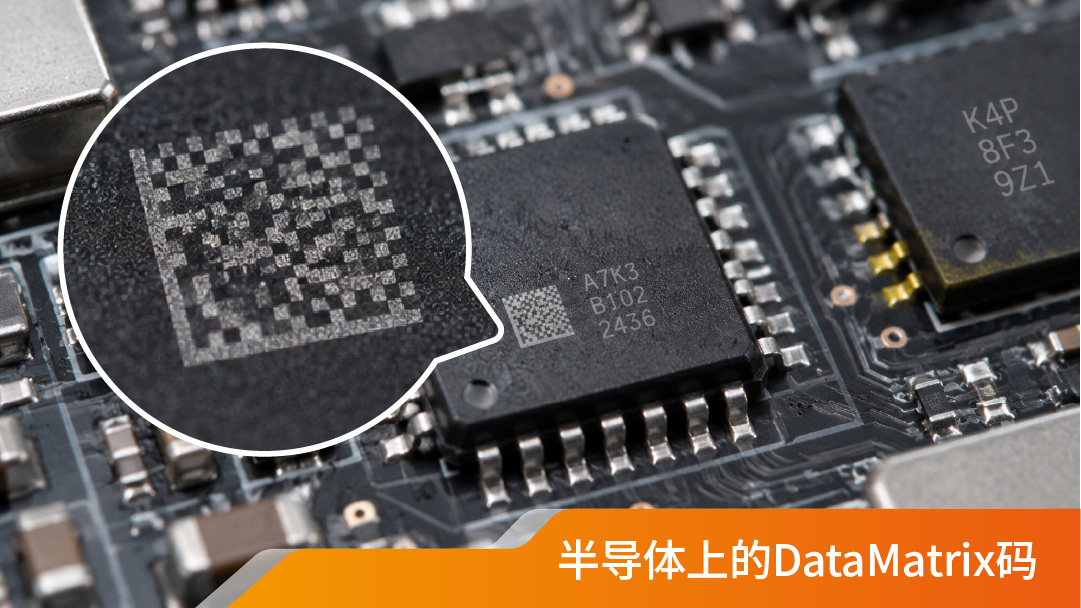

1.1 追溯的核心载体：DataMatrix码

每一道工序都要先确认晶圆身份。晶圆边缘以激光蚀刻的DataMatrix码承载晶圆ID，编码遵循SEMI T7标准，是全程追溯与良率归因的关键索引。

读码一旦失败，该工序数据就无法与晶圆绑定，追溯链断裂，后续缺陷分析将失去定位依据。

1.2 半导体读码与普通工业读码的差异

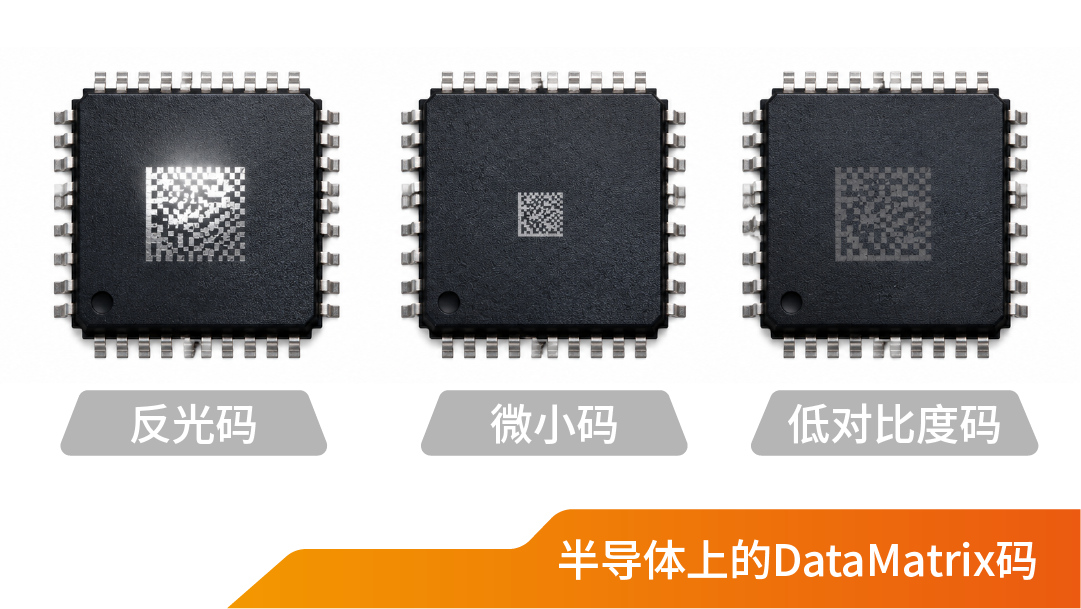

二、晶圆码难读在哪：四重条件叠加

反光、微小、低对比度的码，叠加无尘、静电与毫秒级节拍的产线环境，构成半导体读码的“两头夹击”。

难点一：硅面反光

激光蚀刻区在光源照射下呈镜面反射，条码与背景的对比度下降，常规算法难以从高光区域中提取码区。

难点二：字符微小

晶圆码字符仅0.1毫米，接近常规镜头分辨极限；1×1mm级别超小码对焦即失败，需要mil级光学与算法协同。

难点三：对比度低且易脏污

蚀刻深度与表面状态差异使码边缘模糊，普通阈值分割易失效；颗粒附着与脏污会进一步降低可读性。

难点四：节拍与系统双约束

识读只有零点几秒，产线线速可达5m/s；设备须适配千级无尘室与防静电要求，识读结果须经SECS/GEM实时对接MES。

三、国产读码器如何破局

3.1 外资主导下的三个痛点

半导体读码长期是外资读码器的地盘，痛点集中在三处：采购周期长、定制响应慢、服务隔着时区。

3.2 核心路线：自研算法

国产读码器进入半导体行业，拼的不是价格，是算法。研祥金码（Regem Marr）5年投入8亿元自研AI读码算法，从芯片选型到深度学习模型全部自主可控。

3.3 研祥金码读码器四项关键能力

3.4 系统级适配

研祥金码AI读码器设备适配千级无尘室与防静电要求，识读结果经SECS/GEM协议实时对接MES，满足封测厂数据上抛与全程追溯的需要。

四、封测读码器选型检查要点

1. 微小码与反光码实测：用0.1毫米级字符与1×1mm超小码样件现场验证读取率，不只看标称参数。

2. 高速稳定性：确认在目标线速（如5m/s）下连续运行的读取表现与漏读率。

3. 洁净室适配：关注颗粒产生、静电防护与无尘室安装要求。

4. 系统对接：确认是否支持SECS/GEM协议，能否实时输出识读结果至MES。

5. 供应链与服务：关注算法与软硬件的自主可控程度、交付周期与本地化服务能力。

五、常见问题解答（FAQ）

Q1：半导体晶圆码为什么公认最难读？

晶圆码以激光蚀刻在硅面上，字符仅0.1毫米且反光严重、对比度低，识读时间只有零点几秒，还需在无尘环境与SECS/GEM协议下对接MES。四重条件叠加，难度远超普通条码。

Q2：国产读码器能胜任半导体封测读码吗？

能否胜任取决于算法与光学能力。以研祥金码为代表的国产厂商已投入自研AI读码算法与mil级软硬件，具备反光码预处理、1×1mm超小码读取与5m/s高速解码能力，并可经SECS/GEM对接MES。

Q3：半导体封测读码器选型要看哪些指标？

建议重点核验四项：微小码（0.1毫米级与1×1mm）和反光码的实测读取率、高速线速下的稳定性、洁净室与静电适配、SECS/GEM与MES对接能力。

六、总结

封测是中国半导体产业链竞争力较强的环节，先进封装占比已达32%。读码器作为产线追溯的入口设备，正经历从外资主导到国产自研的转变。

以自研算法与高可靠软硬件为支撑的研祥金码AI读码器，已在反光码、微小码、脏污码等极限场景提供稳定识读能力，为每一颗芯片的流转与追溯提供数据基础。

声明：本文数据与案例基于公开资料及厂商披露信息，具体识读效果因产线工况与部署条件不同可能存在差异。
