研祥金码机内工艺检测设备：漏检率≤0.5%，单台设备可替代6名操作员

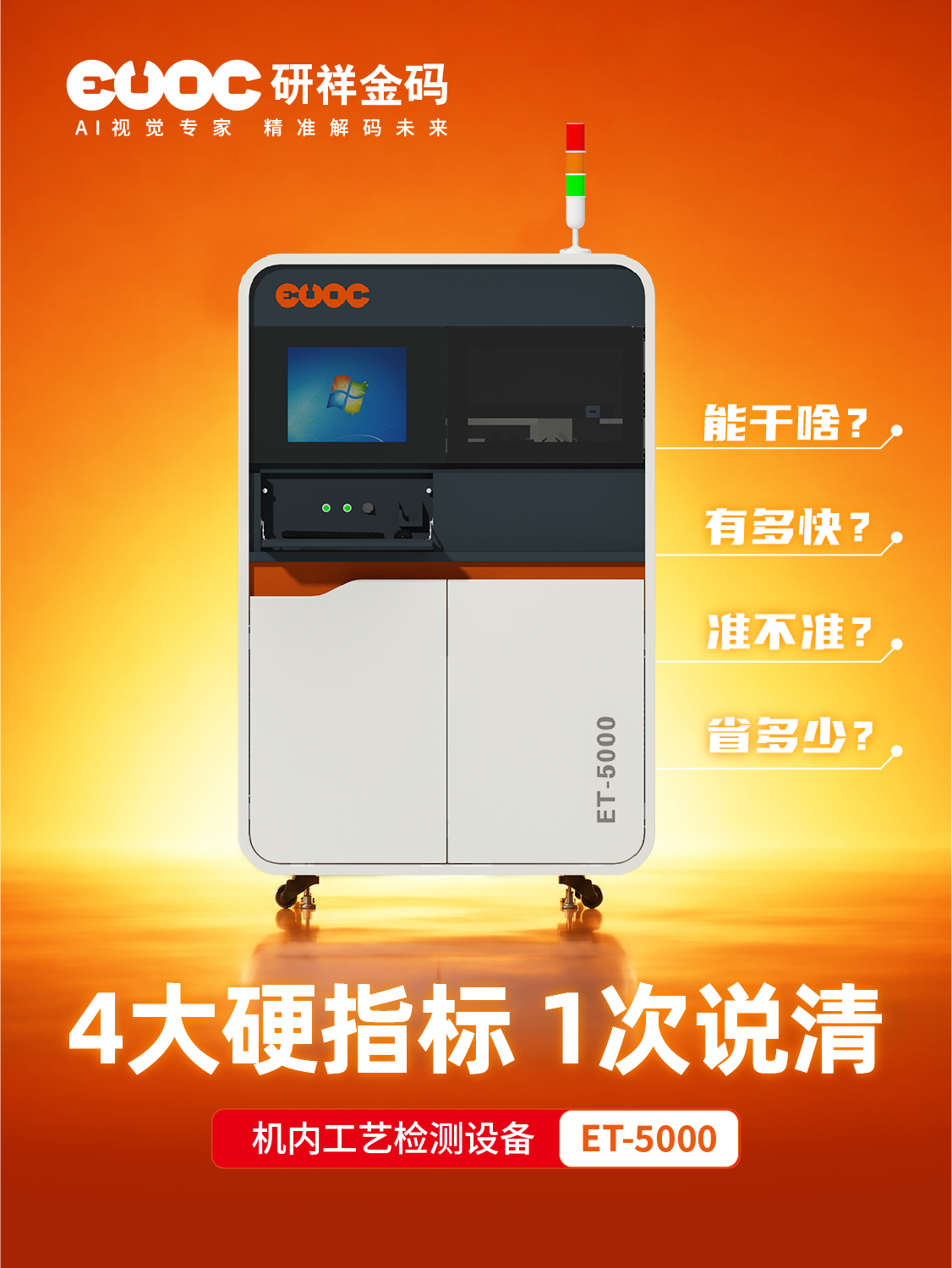

研祥金码ET-5000机内AOI检测设备，针对智慧屏、智能电视、显示屏、一体机等产品的装配工艺缺陷（漏打螺钉、漏插卡扣/线扣、漏贴工艺胶带）实现自动化检测。设备检测速度10-25秒/件，准确率≥96.5%，漏检率≤0.5%。相较人工检测约1%的误差率，ET-5000将漏检风险降低50%以上。单台设备可替代3-6名操作员，返工时间降低30%，建模时间降低90%。

一、机内工艺检测设备是什么

1.1 工作原理

机内工艺检测设备部署在装配线体内部，通过工业相机与光学系统采集工件图像，由AI算法比对标准工艺，实时判定螺钉、卡扣、胶带等是否遗漏或错位。

1.2 主要检测对象

主流设备可检测三类装配缺陷：漏打或漏锁螺钉、漏插卡扣或线扣、漏贴走线工艺胶带。发现问题后即时报警或拦截，避免不良品进入下一工位。

二、ET-5000的检测能力与适用场景

2.1 可识别的工艺缺陷

研祥金码ET-5000聚焦整机装配环节的三类常见工艺缺陷：

2.2 适用产品类型

研祥金码ET-5000面向大尺寸显示类整机与模组，适用于智慧屏、智能电视、显示屏、一体机等产品，覆盖32″以上多个尺寸段。

三、关键性能参数

3.1、检测速度：10-25秒/件，产能拉升55%+

研祥金码ET-5000的单件检测时间为10-25秒。设备支持不停线飞拍检测，在产线连续运转的同时完成图像采集与缺陷判定，同等工时下可产出更多成品。

3.2、检测精度：准确率≥96.5%，漏检率≤0.5%

ET-5000基于AI算法与多套高分辨率相机、光学系统协同工作，检测指标如下：

人工检测的错误率约为1%，双重人力检测可降至万分之2-3。AOI检测的业界标准在1%-0.3%之间。ET-5000的漏检率≤0.5%，已达到行业先进水平。

行业数据显示，量产PCB检测中普遍存在“漏检率高（超5%）、误判率高（超15%）”的问题。某消费电子代工厂曾因AOI误判，导致1万片合格PCB被剔除，损失超30万元；同时漏检500片不良PCB流向客户端引发投诉。研祥金码ET-5000将漏检率控制在0.5%以内，可有效规避此类质量事故。

3.3成本节省：3-6人/台，返工时间↓30%

自动化检测设备可替代原有人工目检，1个人可同时维护多台设备，大幅降低人力投入和培训周期。设备以“机内集成”为设计理念，在加工工位完成后即刻进行检测，结果毫秒级反馈。一旦发现异常，系统即时预警并联动设备停机或自动补正，将缺陷遏制在发生源头，避免不良品流入后续工序。

四、信息化与产线集成

ET-5000支持SCADA、MES、CIM系统对接，检测数据可上传至制造执行系统，用于良率统计、工艺追溯与产线看板，便于质量闭环管理。

五、常见问题（FAQ）

Q1：机内工艺检测设备漏检率≤0.5%是什么意思？

漏检率指被设备判定合格、实际存在缺陷的不良品占比。≤0.5%表示每1000件被检产品中，最多约5件漏检不良品可能流出。该数值越低，流向下游的质量风险越小。

Q2：ET-5000的检测速度和检测范围是多少？

单件检测耗时10–25秒，支持不停线检测；检测范围覆盖32″–43″、49″–65″及65″以上尺寸段，适配主流大屏显示产品。
